제품 상세 정보:
|
| 타입: | 스냅 액션을 바꾸세요 | 애플리케이션: | 전기 헤어 드라이어, 팬 히터 |
|---|---|---|---|
| 공급자 타입: | 원 제조사 | 크로스 레퍼런스: | AMT |
| 이용 가능한 매체: | 데이터 시트, 사진, EDA / CAD 모델들 | 브랜드: | 열 스위치 |
| 특징: | 열 스위치 에 온도 | 탑재 기능: | 뒤로 또는 패널의 전면 |
| 사이즈 / 차원: | 33*5*4.6mm | 색: | 백색 |
| 재료: | 해당 사항 없어요 | 작동 온도: | 50-150 Deg |
| 스위치 기능: | 온-오프 | 전류 등급 (Amps): | 10-16A |
| 전압 정격 - AC: | 250V | 전압 정격 - DC: | 24V |
| 전압: | 6 ~ 250V | 출력형: | 비표준 (포함된 제어기) |
| 전압 - 스위칭 AC: | 250V | 전압 - 스위칭 DC: | 24AV |
| 접촉 유형: | 정상적으로 닫힙니다 | 복구 조치 온도차: | 15-45' Ｃ까지 작동 온도 감소 |
| 생활 주기: | 10000 번 | MOQ: | 1000PCS |
| 결제 방법: | TT 또는 지불조건을 협상합니다 | 배달 시간: | 7 내지 15 근무일 |
| 모델: | RS-03 | 원료: | 가느다란 조각, 구리, 플라스틱, 금속, 바이메탈 디스크 |
| 전류 등급: | AC-250V 10A ; AC-125V 16A | 활동 온도 범위: | 45~160C (모든 5' Ｃ 동안 단일 스텝) |
| 공항: | 센즈헨으로부터의 어떠한 공항 | ||
| 하이 라이트: | 250V 열 차단 스위치,10A 열 차단 스위치,온도 조절기 KSD301 바이메탈 서모스탯 |
||
전기 팬 히터를 위한 온도 조절기 열 컷오프 스위치 RS-03 250V 10A 16A
TUV CQC UL ROHS와 두 가지 금속으로 된 온도조절 장치 제어기 열 컷오프 스위치 Ksd301 250V 10A 16A 0에서 250
| 전류 등급 | AC-250V 10A ; AC-125V 16A |
| 활동 온도 범위 | 45~160C (모든 5' Ｃ 동안 단일 스텝) |
| 회수와 활동 온도차 | 15-45' Ｃ까지 온도 강하를 운영하기 |
| 온도 편차 | ±3' Ｃ / ±5' Ｃ / ±7' Ｃ |
| 회로 저항 | ≤50mΩ (초기값) |
| 절연 저항 | ≥100mΩ (DC500V 표준 상태) |
| 절연 내력 | AC50Hz 1500V / 분, 어떤 고장 블라인딩 (표준 상태) |
| 생활 주기 | 10000 번 |
| 접촉 유형 | 정상적으로 닫힙니다 |
| MOQ | 1000PCS |
| 배달 시간 | 7 내지 15 근무일 |
| 결제 방법 | TT 또는 지불조건을 협상합니다 |
| 적용범위 | RS03 서모는 전기 헤어 드라이어, 전기 팬 히터, 팝콘 기계, 전기 오븐, 접시 드라이어, 전열기, 제습기, 스튜냄비 기타 등등을 포함하는 다양한 전열기에 대한 열 방사 제어에 적용할 수 있습니다. |
1. RS-03 과열보호장치의 원리와 구조
RS-03 스냅 액션 온도조절 장치는 열동 계전기 '가족을 속하는 금속 캡과 소형 바이메탈 서모스탯 시리즈입니다. 주요 윈칙은 그 감지 온도 변화 하에 바이메탈 디스크 스냅 액션의 저 한 기능입니다. 디스크의 스냅 액션은 내부 구조를 통하여 접촉의 활동을 추진할 수 있는 후, 계속 야기시켰습니다의 마침내 회로로부터. 주요 특성은 작동 온도의 정착, 믿을 만한 스냅 액션, 더 생명과 더 적은 무선 간섭으로 일한 더 적은 플래시오버입니다.
2. RS-03 온도조절 장치의 상술
2.1.전류 등급과 전류 : AC-250V 10A ; AC-125V 16A
2.2.자동적으로 재설정되는 정상폐접속
2.3.작동 온도 범위 : 40-160' Ｃ (모든 5' Ｃ 동안 단일 스텝)
2.4.온도 허용 오차 : ±3' C±5' Ｃ
2.5.리셋 온도 범위 : 15~45' Ｃ까지 온도 강하를 운영하기
2.6.마감 저항과 연락하세요 : ≤50mΩ
2.7.절연 저항 : ≥100mΩ
2.8.생활 주기 : 10000 번
3. 추가적 표 : 평가된 열린 온도 & 리셋 온도 테이블
|
열린 임시. |
리셋 임시. |
열린 임시. |
리셋 임시. |
|
45±5C |
25~38C |
105±5C |
55~95C |
|
50±5C |
30~45C |
110±5C |
60~100C |
|
55±5C |
35~50C |
115±5C |
60~105C |
|
60±5C |
35~55C |
120±5C |
65~110C |
|
65±5C |
35~60C |
125±5C |
65~115C |
|
70±5C |
40~65C |
130±5C |
70~120C |
|
75±5C |
40~65C |
135±5C |
70~125C |
|
80±5C |
45~70C |
140±5C |
75~130C |
|
85±5C |
45~75C |
145±5C |
75~135C |
|
90±5C |
50~80C |
150±5C |
80~140C |
|
95±5C |
50~85C |
155±5C |
80~145C |
|
100±5C |
55~90C |
160±5C |
85~150C |
|
상술은 또한 요구로 제조될 수 있습니다. 리셋 온도는 참고용을 단지 목록화합니다 |
|||
4. RS03 과열보호장치의 적용
RS03 서모는 전기 헤어 드라이어, 전기 팬 히터, 팝콘 기계, 전기 오븐, 접시 드라이어, 전열기, 제습기, 스튜냄비 기타 등등을 포함하는 다양한 전열기에 대한 열 방사 제어에 적용할 수 있습니다.

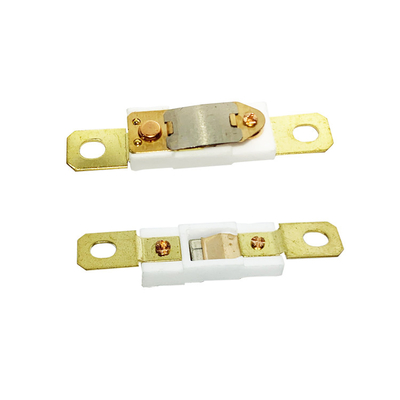

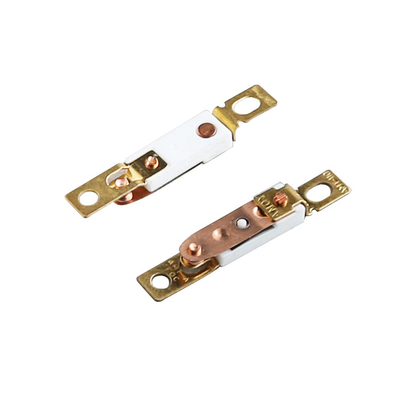

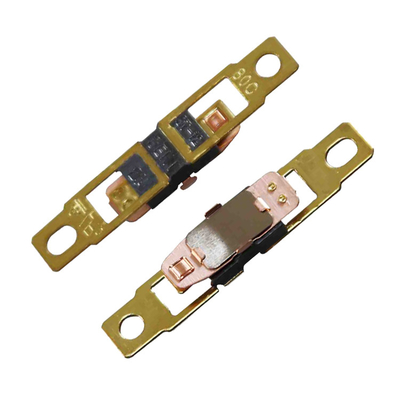

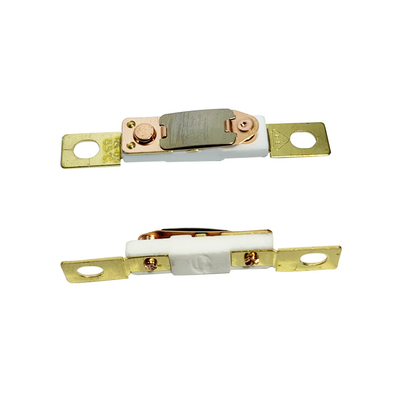

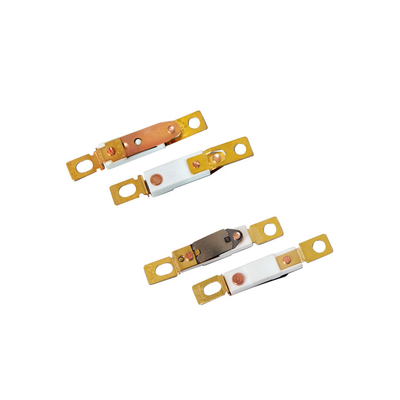

5. RS03 온도 스위치의 제품도
