제품 상세 정보:
|
| 수명주기: | 100000 사이클 | 전압 및 전류: | 250V 16A |
|---|---|---|---|
| 연락처 유형: | 일반적으로 닫히거나 일반적으로 열려 있습니다 | 스위치 유형: | 자동 재설정 또는 수동 재설정 |
| 온도 범위: | 0-250C | ||
| 강조하다: | 모터 단열 보호 스위치,열 하중 초과 보호자 스위치 |
||

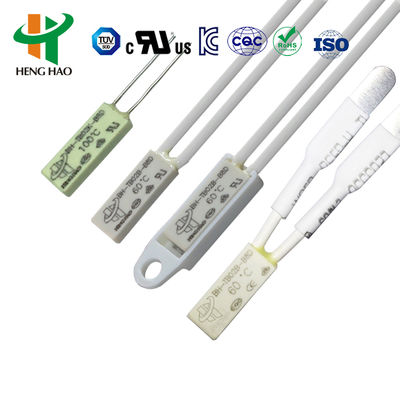

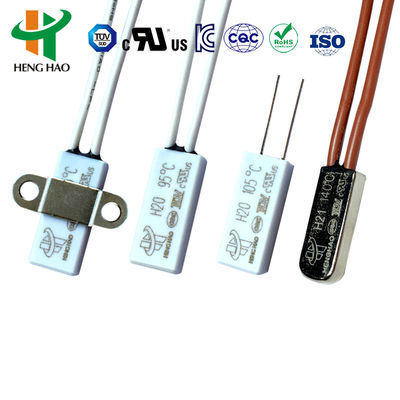

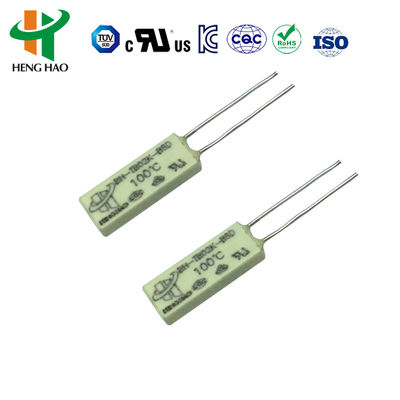

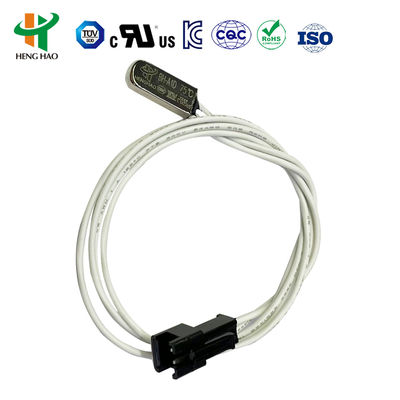

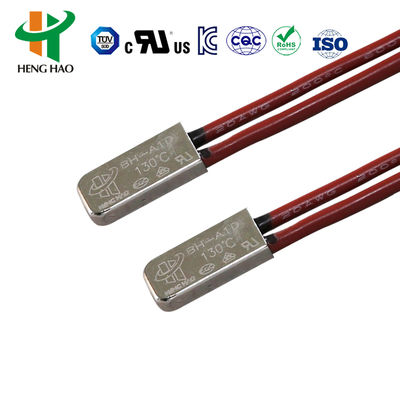

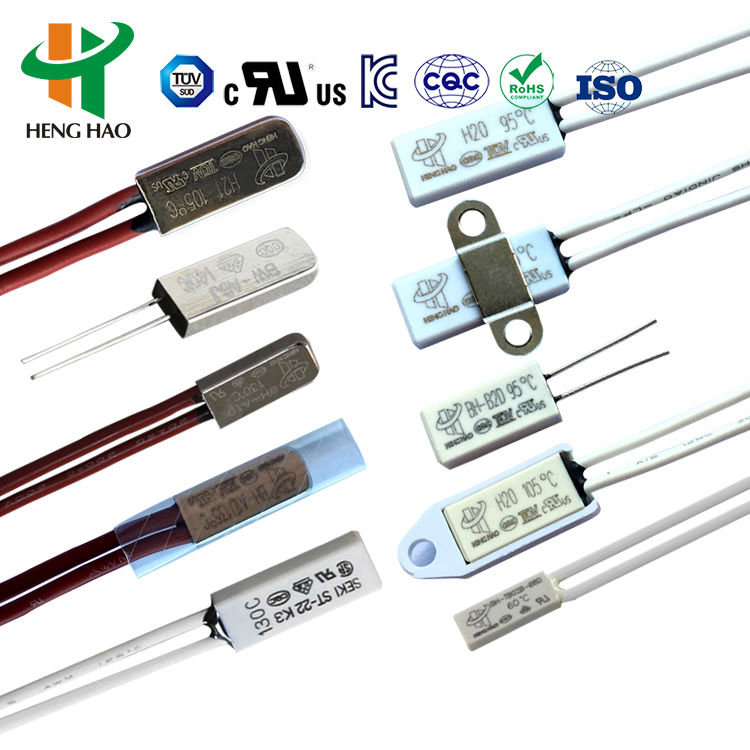

BW-ABS 열 보호 스위치, 금속 / 플라스틱 케이스
BW 시리즈 열 보호기 원리와 구조
BW 시리즈 열 보호자는 비메탈 스트립의 특정 기하학을 사용 하 여 보조 기관 없이, 오직 비메탈 스트립에 의해 자신의 경미한 난방 전류의 감각,비메탈 원소의 상태의 급격한 변화, 직접 드라이브 접촉 자동 절단 및 처리 회로, 과열 보호, 과부하 보호.
BW 시리즈 열 보호기 사용
그것은 광범위하게 전기 모터와 전기 장비에 적용됩니다. 전기 담요, 뜨거운 벽, 세탁기 모터, 소아 우유 기계 모터, 팬 모터, 에어컨 모터, 분량 모터,직류 모터, AC 브러쉬리스 모터, 물 펌프, 트랜스포머, 직렬기, 조명, 재충전 배터리, 전기 난방 장치 등
BW 시리즈 열 보호기사양
1접촉의 종류: 정상적으로 닫혀 있고 정상적으로 열려 있습니다.
2전기 등급: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3회로 저항: ≤50mΩ (초점 값)
4단열 저항: ≥100mΩ
5작동 온도 범위: 40~150°C
6케이스: 금속 케이스 및 플라스틱 케이스
7수명 ≥10,000번
8크기:
| 모델 | L ((mm) | W ((mm) | H(mm) | 전기 등급 | 납 유선 (mm) |
| BW 금속 | 20 | 7.5 | 3.8 | 5A/250V; 10A/250V | AWG#22,AWG#18 고온 실리콘 와이어 L1=L2=70mm 또는 고객의 요구에 따라 |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW 플라스틱 | 20 | 8.0 | 4.0 | 5A/250V; 10A/250V |
9열 온도 및 다시 설정 온도 시트
| 코드 | 오픈 임시 | 온도를 재설정해 | 코드 | 오픈 임시 | 온도를 재설정해 |
| 40 | 40°C±5°C | ≥30°C | 100 | 100°C±5°C | 70±10°C |
| 45 | 45°C±5°C | ≥30°C | 105 | 105°C±5°C | 70±12°C |
| 50 | 50°C±5°C | ≥30°C | 110 | 110°C±5°C | 75±12°C |
| 55 | 55°C±5°C | ≥30°C | 115 | 115°C±5°C | 80±12°C |
| 60 | 60°C±5°C | 40±10°C | 120 | 120°C±5°C | 85±12°C |
| 65 | 65°C±5°C | 45±10°C | 125 | 125°C±5°C | 90±12°C |
| 70 | 70°C±5°C | 50±10°C | 130 | 130°C±5°C | 95±12°C |
| 75 | 75°C±5°C | 55±10°C | 135 | 135°C±5°C | 100±12°C |
| 80 | 80°C±5°C | 60±10°C | 140 | 140°C±5°C | 105±12°C |
| 85 | 85°C±5°C | 65±10°C | 145 | 145°C±5°C | 110±12°C |
| 90 | 90°C±5°C | 70±10°C | 150 | 150°C±5°C | 115±12°C |
| 95 | 95°C±5°C | 75±10°C |
BW 열보호제 경쟁우위
1작은 크기와 쉽게 설치
2빠른 비메탈 리스트, 빠른 반응
3- 10,000배나 더 긴 수명
4. 진공 침착 과정의 다시 누출을 방지
5센사타 17AM 7AM, SEKI ST-22 등을 대체합니다.
BW 시리즈의 도면
