제품 상세 정보:
|
| 수명주기: | 100000 사이클 | 전압 및 전류: | 250V 16A |
|---|---|---|---|
| 접촉 유형: | 일반적으로 닫히거나 일반적으로 열려 있습니다 | 스위치 유형: | 자동 재설정 또는 수동 재설정 |
| 온도 범위: | 0-250C | ||
| 강조하다: | 금속 케이스 열 과부하 보호 퓨즈,전기 장비용 KSD 열 스위치,모터 보호 장치가 있는 9700K 온도 조절기 |
||

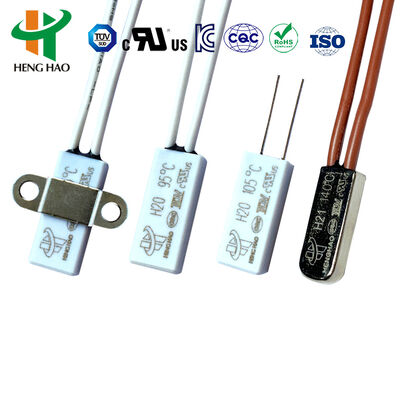

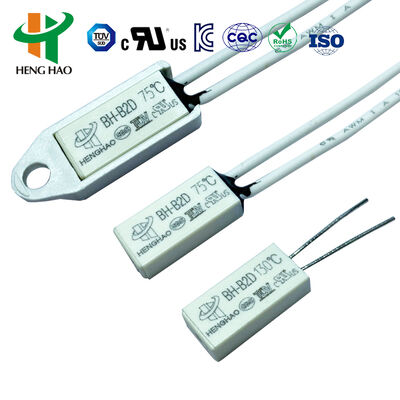

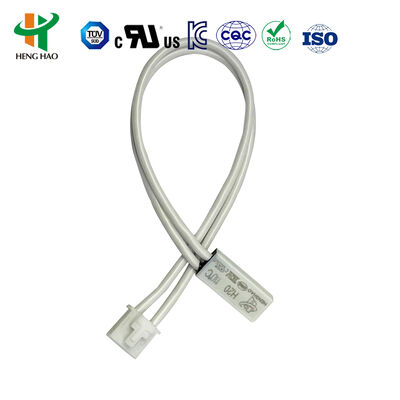

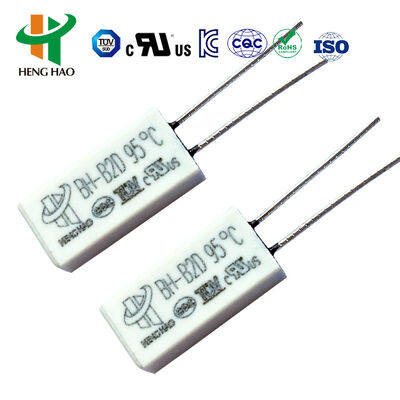

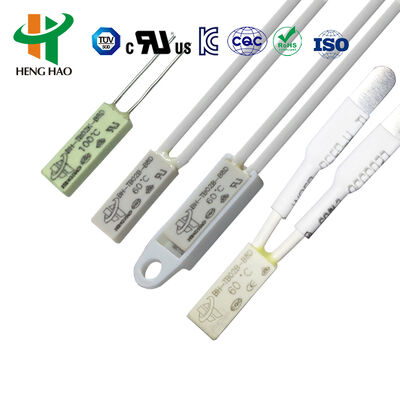

금속 케이스 모터 열 과부하 보호 퓨즈 전기 장비 사용 9700K 온도 조절기

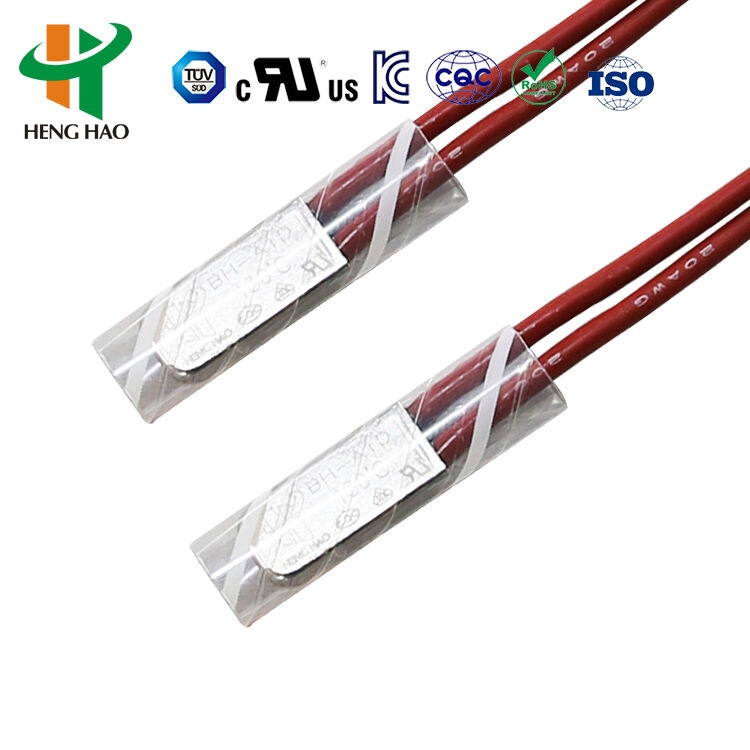

모터용 BW 열 퓨즈, 금속 케이스 열 보호기
BW 시리즈 열 보호기의 원리 및 구조
BW 시리즈 열 보호기는 보조 장치 없이 특정 형상의 바이메탈 스트립을 사용하여 바이메탈 스트립 자체의 온화한 가열 전류 감지를 통해 바이메탈 요소의 상태를 신속하게 변경하고 접점을 자동으로 차단 및 처리 회로로 구동하여 과열 보호, 과부하 보호를 제공합니다.
BW 시리즈 열 보호기의 적용
전기 모터 및 전기 담요, 온벽, 세탁기 모터, 두유기 모터, 팬 모터, 에어컨 모터, 분수 모터, 직류 모터, AC 브러시리스 모터, 워터 펌프, 변압기, 정류기, 조명, 충전식 배터리, 전기 난방 기구 등 전기 장비에 널리 적용됩니다.
BW 시리즈 열 보호기의사양
1. 접점 유형: 상시 닫힘 및 상시 열림
2. 전기 정격: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. 회로 저항: ≤50mΩ (초기값)
4. 절연 저항: ≥100mΩ
5. 작동 온도 범위: 40~150℃
6. 케이스: 금속 케이스 및 플라스틱 케이스
7. 수명: ≥10,000회
8. 크기:
| 모델 | L(mm) | W(mm) | H(mm) | 전기 정격 | 리드선 (mm) |
| BW 금속 | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22, AWG#18 고온 실리콘 와이어 L1=L2=70mm, 또는 고객 요구 사항에 따라. |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW 플라스틱 | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. 개방 온도 및 리셋 온도 시트
| 코드 | 개방 온도. | 리셋 온도. | 코드 | 개방 온도. | 리셋 온도. |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
BW 열 보호기의 경쟁 우위
1. 작은 크기와 쉬운 설치
2. 빠른 바이메탈 스트립, 빠른 반응
3. 10,000회 이상의 긴 수명
4. 진공 함침 공정 누출 방지
5. SENSATA 17AM 7AM, SEKI ST-22 등의 대체품
BW 시리즈 도면
