제품 상세 정보:
|
| 수명주기: | 100000 사이클 | 전압 및 전류: | 250V 16A |
|---|---|---|---|
| 연락처 유형: | 일반적으로 닫히거나 일반적으로 열려 있습니다 | 스위치 유형: | 자동 재설정 또는 수동 재설정 |
| 온도 범위: | 0-250C | ||
| 강조하다: | 두금속 열 신관,두금속 보온장치 스위치 |
||
BR 시리즈 삼상 열 보호기는 삼상 모터용으로 특별히 설계되었습니다. 이 컴팩트한 장치는 뛰어난 성능과 비용 효율성을 제공하며 설치가 간편합니다. 삼상 모터에 대한 효과적인 과열 보호 기능을 제공합니다. BR 시리즈는 저전류 애플리케이션용 BR8A, 중전류용 BR18A, 고전류 요구 사항용 BR60A의 세 가지 사양을 포함합니다.
| BR8A 저전류 | BR18A 중전류 | BR60A 고전류 |
|---|---|---|
| 정격 전압: 210V / 380V 크기: 19.5x9.3x4.2mm (리드선 제외) |
정격 전압: 210V / 380V 크기: 22x11x5mm (리드선 제외) |
정격 전압: 210V / 380V 크기: 28x13x6.5mm (리드선 제외) |
| 도 | 개방 온도 | 리셋 온도 | 도 | 개방 온도 | 리셋 온도 |
|---|---|---|---|---|---|
| 50°C | 50±5°C | 35±18°C | 105°C | 105±5°C | 70±15°C |
| 55°C | 55±5°C | 35±10°C | 110°C | 110±5°C | 75±15°C |
| 60°C | 60±5°C | 40±10°C | 115°C | 115±5°C | 75±15°C |
| 65°C | 65±5°C | 45±12°C | 120°C | 120±5°C | 80±15°C |
| 70°C | 70±5°C | 45±15°C | 125°C | 125±5°C | 85±15°C |
| 75°C | 75±5°C | 50±15°C | 130°C | 130±5°C | 90±15°C |
| 80°C | 80±5°C | 55±15°C | 135°C | 135±5°C | 95±15°C |
| 85°C | 85±5°C | 55±15°C | 140°C | 140±5°C | 100±15°C |
| 90°C | 90±5°C | 60±15°C | 145°C | 145±5°C | 105±15°C |
| 95°C | 95±5°C | 65±15°C | 150°C | 150±5°C | 110±15°C |
| 100°C | 100±5°C | 65±15°C | 155°C | 155±5°C | 115±15°C |
BW 및 BH 시리즈 보호기는 과전류 및 과열 조건 모두에 대한 보호 기능을 제공합니다. 내부 저항이 작고 소음 없이 작동하며 자동으로 리셋됩니다. 전류가 온도 및 전류에 민감한 바이메탈을 통과할 때, 바이메탈의 상태는 과열 또는 과전류 조건에 반응하여 회로를 차단하거나 연결합니다. BH 시리즈 보호기는 갑작스러운 고전류 조건에서 온도 효과 지연을 제거하므로 표준 보호기보다 안전합니다.
| 전기 정격 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
|---|---|
| 개방 온도 | (30~150)±5°C; 5°C 단위 |
| 리셋 온도 | 작동 온도의 2/3에 ±15°C 허용 오차. 고객 요구 사항에 따라 맞춤형 리셋 온도 가능. |
| 수명 | 10,000 사이클 |
| 크기 | L15mm W7.1mm H3.8mm |
| 리드선 | #22 3266, 끝 반쪽 트리핑, 길이 70mm, 또는 맞춤형 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |
| 모델 | 케이스 | 길이 (mm) | 너비 (mm) | 높이 (mm) | 전압 및 전류 | 리드선 |
|---|---|---|---|---|---|---|
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A | #20 3135, 끝 5mm 반쪽 트리핑, 길이 70mm, 또는 맞춤형 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |

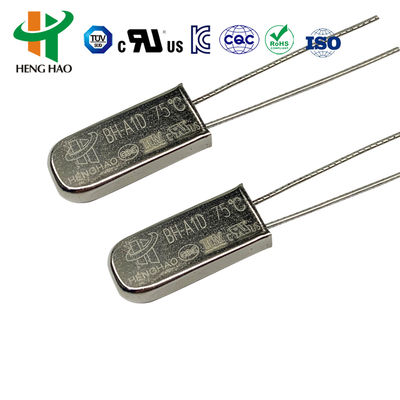

| BH-A1D | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V | #20 3135, #22 3266, #22 3135, 끝 5mm 반쪽 트리핑, 길이 70mm, 또는 맞춤형 |

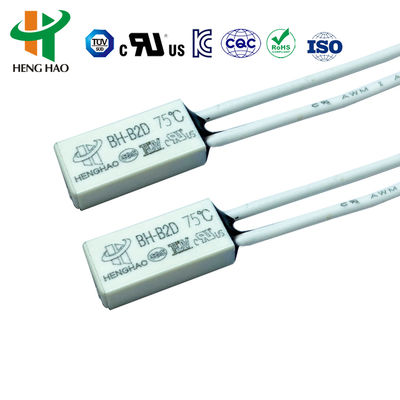

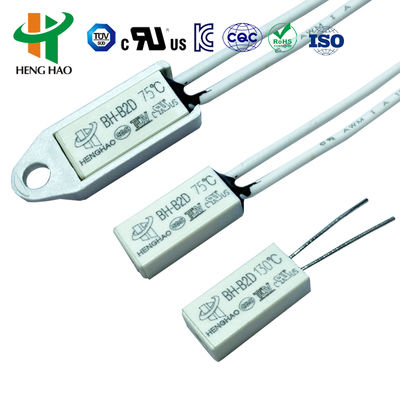

| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 일반, 길이 70mm 또는 맞춤형 |
BH 시리즈 열 보호기는 효과적이고 신뢰할 수 있는 보안 보호 장치 및 경보 장치 역할을 합니다. 널리 사용되는 곳은 다음과 같습니다:

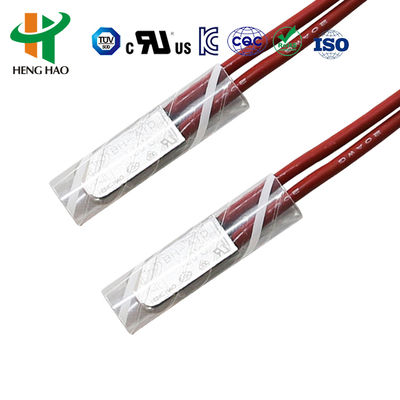

이 보호기는 비정상적인 작동 조건으로 인한 과전류 및 과열로 인한 손상을 방지합니다. 3.5MPa까지의 압력을 견딜 수 있는 강화형은 플라스틱 코팅 모터에 내장 설치에 적합합니다.
| 코드 | 온도 | 코드 | 온도 |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
더 많은 정보를 원하시면 다음을 방문하십시오: BH 시리즈 온도 조절기
