제품 상세 정보:
|
| 생활 주기: | 100000이지 사이클 | 전압 & 경향: | 250V 16A |
|---|---|---|---|
| 접촉 유형: | 정상폐접속 또는 비접점 | 스위치 유형: | 자동 리세트 또는 수동 리세트 |
| 온도 범위: | 0-250C | 경우: | 베이클라이트 |
| 강조하다: | ST11 온도 보호기,ST05 온도 보호기,KW 온도 조절 스위치 |
||
BW 및 BH 시리즈 보호기는 과전류 및 과열 조건에 대한 안정적인 보호 기능을 제공합니다. 밀봉 구조, 낮은 내부 저항, 무소음 작동 및 자동 리셋 기능을 특징으로 합니다. 전류가 온도에 민감한 바이메탈 부품을 통과할 때 비정상적인 조건으로 인해 바이메탈이 상태를 변경하여 필요한 경우 회로를 열거나 닫습니다. BH 시리즈는 갑작스러운 고전류 조건에서 온도 영향 지연이 없어 표준 보호기보다 향상된 안전성을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 전기 정격 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 개방 온도 | (30~150)±5°C; 5°C 단위 |
| 리셋 온도 | 작동 온도의 2/3 ±15°C 허용 오차. 맞춤형 리셋 온도 가능 |
| 수명 주기 | 10,000회 작동 |
| 치수 | L15mm × W7.1mm × H3.8mm |
| 리드선 | #22 3266, 끝 반쪽 트리핑, 70mm 길이 (맞춤 길이 가능) |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |
| 모델 | 케이스 | 길이 (mm) | 너비 (mm) | 높이 (mm) | 전압 및 전류 | 리드선 |
|---|---|---|---|---|---|---|
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A | #20 3135, 끝 5mm 반쪽 트리핑, 70mm 길이 (맞춤 가능) |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | - | - |
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V | #20 3135, #22 3266, #22 3135, 끝 5mm 반쪽 트리핑, 70mm 길이 (맞춤 가능) |
| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립, 70mm 길이 (맞춤 가능) |
BH 시리즈 온도 보호기는 다음과 같은 분야에서 널리 사용되는 효과적이고 안정적인 보안 보호 및 경보 장치입니다:
이 보호기는 비정상적인 작동 조건으로 인한 과전류 및 과열로 인한 손상을 방지합니다. 3.5MPa 압력을 견딜 수 있는 강화된 유형은 플라스틱 코팅 모터에 내장 설치에 적합합니다.
| 코드 | 온도 | 코드 | 온도 |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |

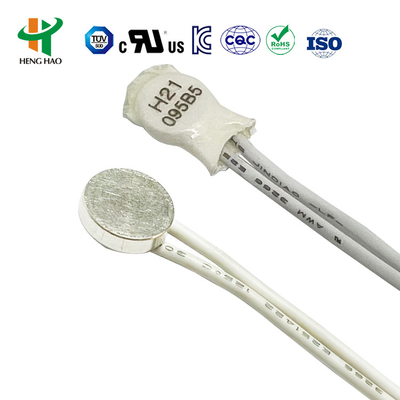

H20 및 H21 시리즈 범용 및 강화 보호기는 대형 금속 케이스를 특징으로 하며 열전도성 금속 케이스, 은 합금 접점 바이메탈 부품, 전도성 브래킷, 절연 고정 스탠드, 고정 접점 스트립 및 내열 케이블로 구성됩니다. 비정상 작동 중 환경 온도가 설정값에 도달하면 바이메탈 부품이 신속하게 작동하여 접점을 열고 회로를 차단합니다. 장치가 안전 작동 온도로 냉각되면 접점이 자동으로 닫혀 정상 작동을 복원합니다.
| 매개변수 | 사양 |
|---|---|
| 전기 정격 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 개방 온도 | (30~150)±5°C; 5°C 단위 |
| 리셋 온도 | 작동 온도의 2/3 ±15°C 허용 오차. 맞춤형 리셋 온도 가능 |
| 수명 주기 | 10,000회 작동 |
| 접점 폐쇄 저항 | ≤50mΩ |
| 절연 저항 | ≥100mΩ |
| 내전압 | AC1500V/1분 동안 파괴 및 섬락 현상 없음 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |
H20 및 H21 시리즈는 충전식 배터리, 안정기, 마사지기, 마이크로 모터, 변압기, 전동 공구, 난방 기기 및 계측기에 적합합니다.
모든 제품은 UL, CQC, TUV 및 RoHS 인증 승인을 받았습니다.
