제품 상세 정보:
|
| 생활 주기: | 100000이지 사이클 | 전압 & 경향: | 250V 16A |
|---|---|---|---|
| 접촉 유형: | 정상폐접속 또는 비접점 | 스위치 유형: | 자동 리세트 또는 수동 리세트 |
| 온도 범위: | 0-250C | ||
| 하이 라이트: | 이중 금속 온도 조절기 자동 재설정 열 퓨즈,BW9700 자동 재설정 열 퓨즈,9700시리즈 자동 리셋 열 피지 |
||

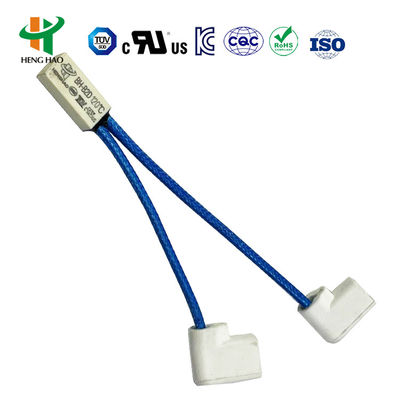

BH 시리즈 온도장치/소형 열 보호기/재충전 가능한 배터리 온도 조절기
BH 시리즈 온도장치원칙과 구조
과류와 과온으로부터 보호 할 수있는 BW & BH 시리즈는 단단히 밀폐되고 내부 저항이 작고 소음이 없으며 자동으로 재설정됩니다.온도와 전류에 민감한 비메탈을 통해 전류가있을 때, BH 시리즈는 일반적인 보호기보다 안전합니다.갑자기 큰 흐름의 조건 하에 온도 효과 지연이 없기 때문에.
BH 시리즈 온도장치∆s 사양
전기 등급:
| 전기 등급 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 열기온도 | (30~150) ±5°C, 단계별로 5°C |
| 온도를 다시 설정합니다. | 작업 온도의 2/3 ± 15°C의 허용도와 함께 재설정 온도 또한 고객의 요구에 따라 제공 될 수 있습니다. |
| 수명 | 10000번 |
| 크기 | L15mm W7.1mm H3.8mm |
| 납선 | # 22 3266, 끝 반 트립, 길이는 70mm, 또는 고객의 필요에 따라 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |

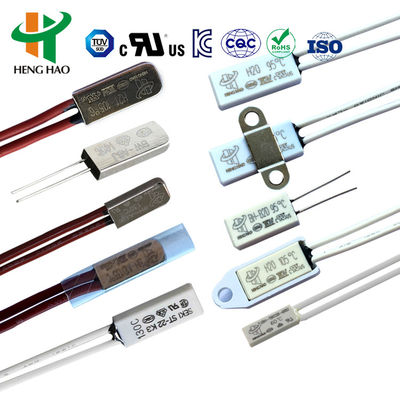

BH 시리즈 열 보호기차원
| 모델 | 케이스 | 길이 ((mm) | 너비 ((mm) | 높이 ((mm) | Vol.&Current | 납선 |
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A |
#20 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |

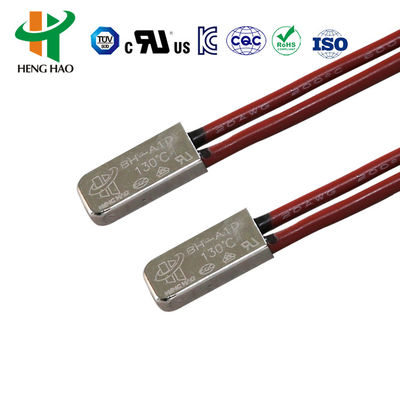

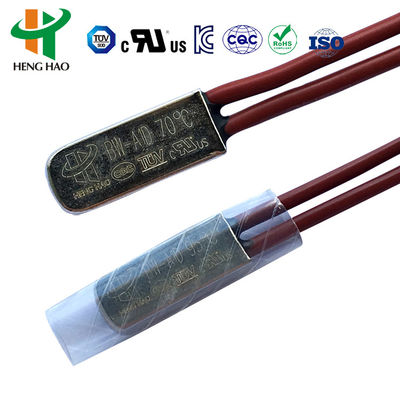

| BH-A1 | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V |
#20 3135, #22 3266, #22 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |

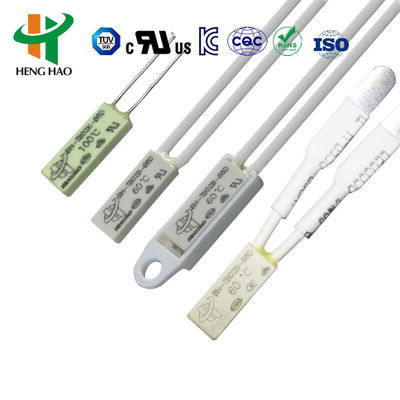

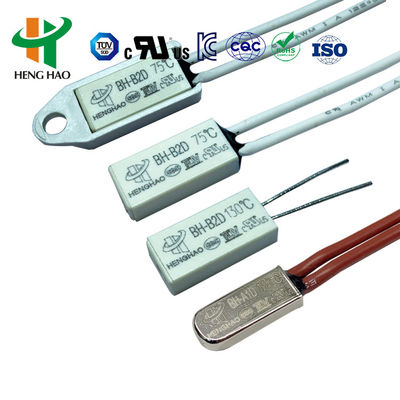

| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 정상적으로, 길이는 70mm 또는 고객의 요구에 따라 |
BH 시리즈 온도장치적용 및 지침
BH 시리즈 열 보호기,효율적, 신뢰할 수 있는 안전 보호 장치 및 경보 장치, 다양한 유형의 1.5마력 모터에 널리 사용됩니다.조명 장치, 인버터 용접기, 스위치 전력,재충전 가능한 배터리 팩, 형광 램프 발라스트,휴대용 전력 도구, 전기 기기 및 다른 전기 장비는 비정상적인 작업 상태로 인한 과전류 및 과열을 방지합니다.5MPa는 플라스틱 코팅 모터의 내장 설치에 적합합니다..
| 코드 | 온도 | 코드 | 온도 |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |

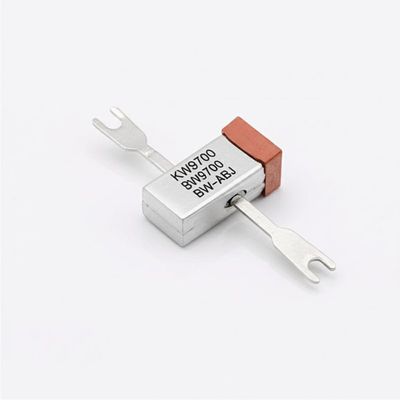

BW 시리즈 온도계 / KSD9700 열 보호기 / BW9700 온도 보호기
1BW 시리즈 온도 정비기 원리와 구조
BW 시리즈 보편적 및 증강 된 보호기 큰 금속 가루는 열 전도성 금속 가루, 은 합금 접촉점으로 용접 된 이 금속 부품, 전도성 브래킷으로 구성됩니다.단열 고정 스탠드, 고정 된 접촉 스트립 및 열 저항 케이블. 이상 작동 경우, 설정 값에 환경 온도 상승과 함께, bmetallic 부품은 빠른 행동을 수행,접촉 지점을 열고안전 작동을 위한 온도로 장치가 냉각되면, 접촉 포인트는 자동으로 닫히고 정상 작동을 회복합니다.
2BW 시리즈 열 보호기
2.1스위치 타입: 정상 닫혀, 정상 열립니다.
2.2작동 전압 / 전류: AC250V / 5A; AC125V / 8A
2.3작동 온도: 40 ~ 150 °C (각 5 °C에 한 단계)
2.4표준 허용: +-3°C / +-5°C / +-7°C
2.5. 재설정 온도: 작동 온도 15-45°C 감소
2.6접촉 닫기 저항: ≤50mΩ
2.7단열 저항: ≥100mΩ
2.8전기 전력: AC1500V / 1min 고장 및 플래시 오버 현상이 없습니다.
2.9사용 기간: 10000번
3. BW 시리즈 열 보호기
|
모델 |
길이 |
너비 |
높은 |
|
BW9700 |
20 |
7.3 |
3.8 |
4. BW 시리즈 온도 보호기
BW 시리즈는 충전 가능한 배터리, 발라스트, 마사저, 모터, 트랜스포머, 전기 도구, 열 전기 장치 및 도구 등에 적용됩니다.
|
코드 |
열기온도 |
온도를 다시 설정합니다. |
코드 |
열기온도 |
온도를 재설정 |
|
045 |
45+-4.5°C |
≥33°C |
105 |
105+-5°C |
75+-15°C |
|
050 |
50+-5°C |
≥35°C |
110 |
110+-5°C |
75+-15°C |
|
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
|
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
|
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
|
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
|
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
|
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
|
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
|
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
|
095 |
95+-5°C |
70+-15°C |
155 |
155+-5°C |
110+-15°C |
|
100 |
100+-5°C |
70+-15°C |
|
|
|
제품 UL,CQC,VDE 및 RoHS 인증 승인
