제품 상세 정보:
|
| 수명주기: | 100000 사이클 | 전압 및 전류: | 250V 16A |
|---|---|---|---|
| 연락처 유형: | 일반적으로 닫히거나 일반적으로 열려 있습니다 | 스위치 유형: | 자동 재설정 또는 수동 재설정 |
| 온도 범위: | 0-250C | 사례: | 금속 |
| 강조하다: | KSD301 열 차단 스위치 |
||

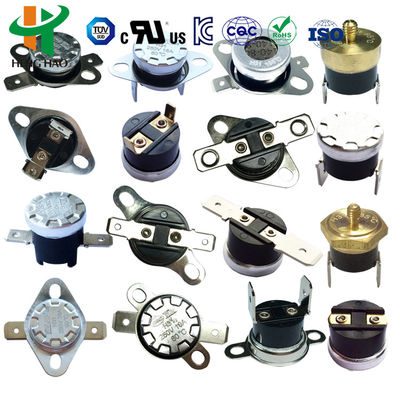

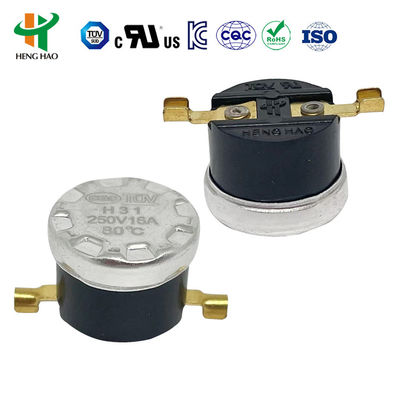

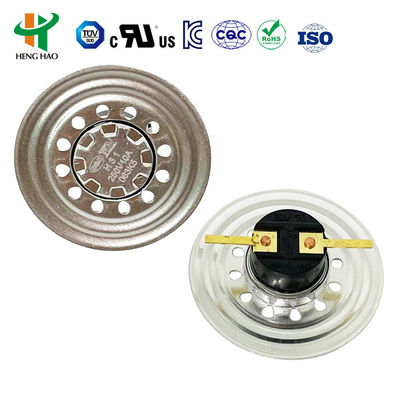

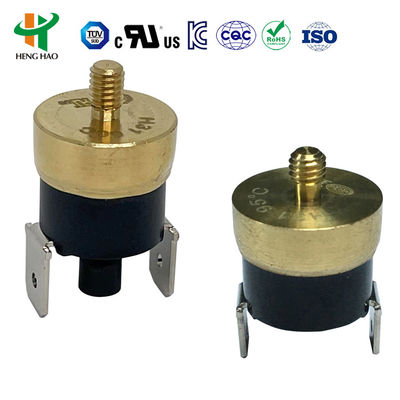

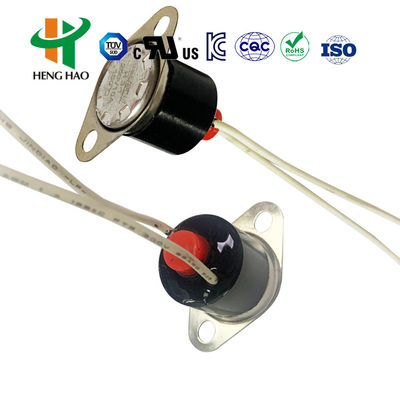

KSD 시리즈 온도 조절기의 주요 원리는 바이메탈 디스크의 한 기능이 감지 온도 변화에 따라 스냅 동작한다는 것입니다. 디스크의 스냅 동작은 내부 구조를 통해 접점의 동작을 밀어내고, 최종적으로 회로를 켜거나 끄게 됩니다. 주요 특징은 작동 온도 고정, 신뢰할 수 있는 스냅 동작, 적은 플래시 오버, 긴 작동 수명 및 적은 라디오 간섭입니다. 수동 리셋 타입: 온도 감지 부품은 바이메탈 스트립으로 구성됩니다. 온도가 작동 온도 범위에 도달하면 빠르게 점프하고 이동 디스크가 분리됩니다. 온도가 고정 온도 지점으로 떨어지면 리셋 버튼을 눌러 회로를 다시 연결해야 접점이 리셋됩니다. 그런 다음 접점이 복구되어 회로를 연결하거나 분리하고 수동 리셋으로 회로를 다시 시작하는 목적을 달성합니다. 수동 리셋 타입에 대한 중요 참고 사항: 1. 이 유형의 수동 리셋 온도 조절기는 스냅 동작 후 온도가 20°C 떨어지면 리셋 버튼을 눌러 리셋할 수 있습니다. 4~6N이 적절하며, 너무 강한 힘을 사용하지 마십시오. 2. 정상적인 기능을 보장하기 위해 리셋 버튼과 닫힘 커버 사이의 거리는 20.4mm 이상이어야 합니다. 자동 리셋 타입: 온도 감지 부품은 바이메탈 스트립으로 구성됩니다. 온도가 작동 온도 범위에 도달하면 빠르게 점프하고 이동 디스크가 분리됩니다. 온도가 고정 온도 지점으로 떨어지면 접점이 자동으로 리셋되어 작동을 시작할 수 있습니다. 제품 UL, CQC, TUV 및 RoHS 인증 승인.열 차단 스위치 250V10A KSD301 열 보호기 KSD301 온도 보호기
KSD302 온도 조절기 사양
매개변수
사양
전압 및 전류
AC 125V 최대 15A; AC250V 5A 10A 15A 최대 16A
작동 온도
0~250°C
복귀 및 작동 온도 차이
0~25도 또는 고객 요청에 따름
온도 편차
±3 / ±5 / ±10도 또는 고객 요청에 따름
회로 저항
≤50mΩ (초기값)
절연 저항
AC 50Hz 1500V / 분, 절연 파괴 없음 (정상 상태)
수명 주기
≥100000회
접점 유형
정상적으로 닫힘 또는 정상적으로 열림
두 가지 장착 브래킷
이동식 또는 고정식
단자 유형
a. 단자 유형: 187 시리즈 4.8*0.5mm 및 4.8*0.8mm, 250 시리즈 6.3*0.8mm
b. 단자 각도: 굽힘 각도: 0~90°C 선택 가능
하우징
플라스틱 또는 세라믹
온도 센서 면
알루미늄 캡 또는 구리 헤드
KSD301 자동 리셋 타입과 수동 리셋 타입의 차이
KSD302 바이메탈 온도 조절기 적용 온도 설정
개방 온도
리셋 온도
개방 온도
리셋 온도
개방 온도
리셋 온도
-20°C±5°C
5°C±5°C
95°C±5°C
80°C±5°C
205°C±5°C
175°C±10°C
-15°C±5°C
5°C±5°C
100°C±5°C
80°C±10°C
210°C±5°C
180°C±10°C
-10°C±5°C
5°C±5°C
105°C±5°C
85°C±10°C
215°C±5°C
185°C±10°C
0°C±5°C
-10°C±5°C
110°C±5°C
90°C±10°C
220°C±5°C
190°C±10°C
5°C±5°C
-5°C±5°C
115°C±5°C
95°C±10°C
225°C±5°C
195°C±10°C
10°C±5°C
0°C±5°C
120°C±5°C
100°C±10°C
230°C±5°C
200°C±10°C
15°C±5°C
5°C±5°C
125°C±5°C
105°C±10°C
235°C±5°C
205°C±10°C
20°C±5°C
5°C±5°C
130°C±5°C
110°C±10°C
240°C±5°C
210°C±10°C
25°C±5°C
10°C±5°C
135°C±5°C
115°C±10°C
245°C±5°C
215°C±10°C
30°C±5°C
15°C±5°C
140°C±5°C
120°C±10°C
250°C±5°C
220°C±10°C
35°C±5°C
20°C±5°C
145°C±5°C
125°C±10°C
255°C±5°C
225°C±10°C
40°C±5°C
25°C±5°C
150°C±5°C
130°C±10°C
260°C±5°C
230°C±10°C
45°C±5°C
30°C±5°C
155°C±5°C
130°C±10°C
265°C±5°C
235°C±10°C
50°C±5°C
35°C±5°C
160°C±5°C
135°C±10°C
270°C±5°C
240°C±10°C
55°C±5°C
40°C±5°C
165°C±5°C
140°C±10°C
275°C±5°C
245°C±10°C
60°C±5°C
45°C±5°C
170°C±5°C
145°C±10°C
280°C±5°C
250°C±10°C
65°C±5°C
50°C±5°C
175°C±5°C
150°C±10°C
285°C±5°C
255°C±10°C
70°C±5°C
55°C±5°C
180°C±5°C
155°C±10°C
290°C±5°C
260°C±10°C
75°C±5°C
60°C±5°C
185°C±5°C
155°C±10°C
295°C±5°C
265°C±10°C
80°C±5°C
65°C±5°C
190°C±5°C
160°C±10°C
300°C±5°C
270°C±10°C
85°C±5°C
70°C±5°C
195°C±5°C
165°C±10°C
고객 요청에 따름
90°C±5°C
75°C±5°C
200°C±5°C
170°C±10°C
