제품 상세 정보:
|
| 생활 주기: | 100000이지 사이클 | 전압 & 경향: | 250V 16A |
|---|---|---|---|
| 접촉 유형: | 정상폐접속 또는 비접점 | 스위치 유형: | 자동 리세트 또는 수동 리세트 |
| 온도 범위: | 50-150C | 사건: | 베이클라이트 |
| 강조하다: | 이중 금속 온도 조절기 단속 동작,Ksd9700 바이메탈 온도 조절 장치,스냅 액션 테르모스타트 KSD9700 |
||
열기계 KSD9700 쌍금속 열기계 단속 열기계 KSD9700
TB05-BB05D 온도 조절기 원리와 구조
H20,H21시리얼 유니버설 및 증강 보호기에는 큰 금속 가루가 있으며 열 전도성 금속 가루, 은 합금 접촉점으로 용접된 비메탈 부품으로 구성됩니다.선도식 브래킷, 단열 고정 스탠드, 고정 된 접촉 스트립 및 열 저항 케이블.비메탈 부품은 빠른 동작을 합니다., 접촉 지점을 열고 회로를 분리합니다. 장치가 안전한 작동을위한 온도로 냉각되면 접촉 지점은 자동으로 닫히고 정상적인 작동을 회복합니다.
TB05-BB8D 온도 스위치 사양
| 전기 등급 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 열기온도 | (30~150) ±5°C, 단계별로 5°C |
| 온도를 다시 설정합니다. | 작업 온도의 2/3 ± 15°C의 허용도와 함께 재설정 온도 또한 고객의 요구에 따라 제공 될 수 있습니다. |
| 수명 | 10000번 |
| 접촉 닫기 저항: | ≤50mΩ |
| 단열 저항: | ≥100mΩ |
| 전기 강도: |
|
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |

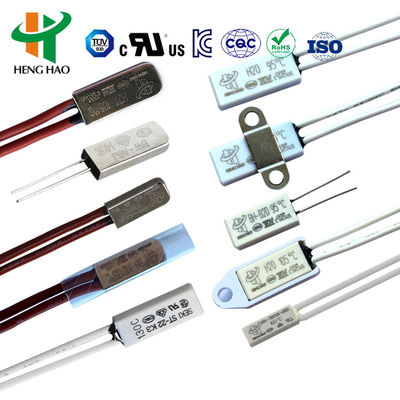

| 모델 | 케이스 | 길이 ((mm) | 너비 ((mm) | 높이 ((mm) | Vol.&Current | 납선 |
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A |
#20 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |

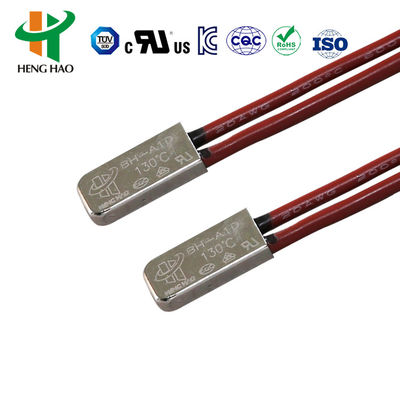

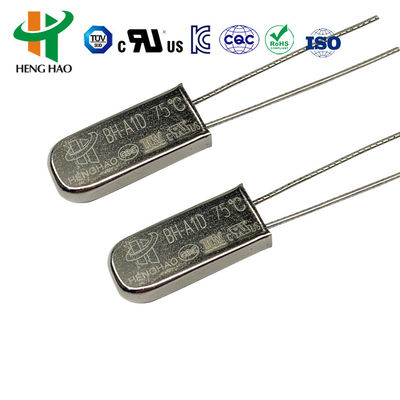

| BH-A1 | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V |
#20 3135, #22 3266, #22 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |

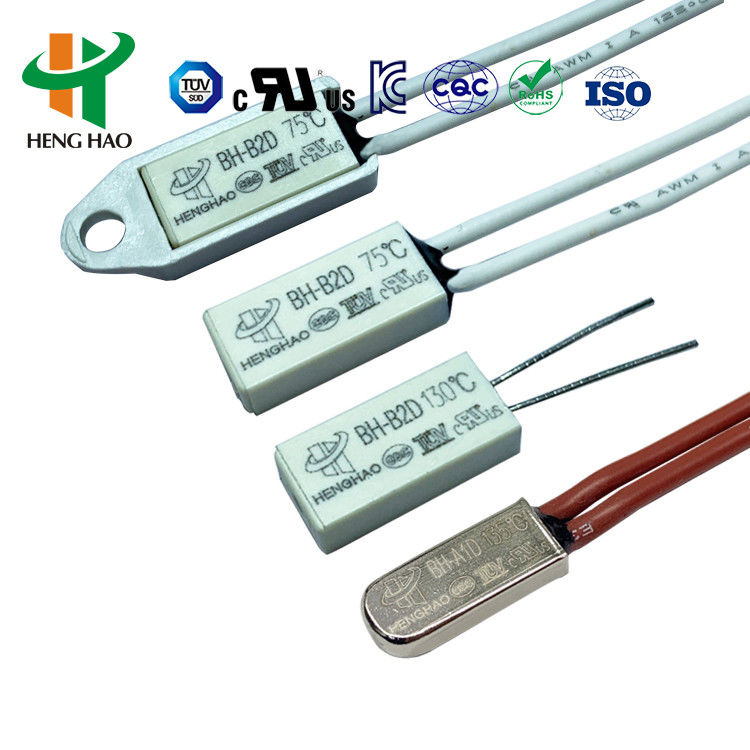

| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||

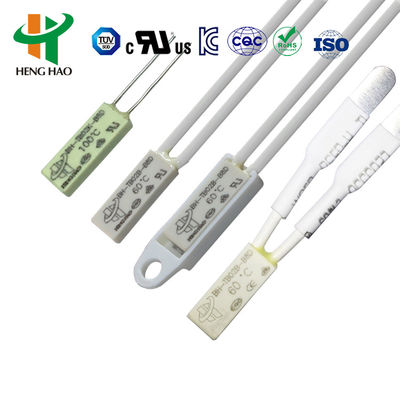

| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 정상적으로, 길이는 70mm 또는 고객의 요구에 따라 |
H20,H21시리즈 온도 보호기 즈 응용
H20,H21 시리즈는 충전 배터리, 발라스트, 마사저, 마이크로 모터, 트랜스포머, 전기 도구, 열 전기 장치 및 도구 등에 적용됩니다.
3.1. 수동 리셋 유형: 온도 감지 구성 요소는 비메탈 리스트로 구성됩니다. 온도가 행동 온도 범위에 도달하면 빠르게 점프하고 이동 디스크가 끊어집니다.온도가 고정된 온도점으로 떨어지면, 접촉 포인트는 리셋 버튼을 누르면 회로를 다시 연결할 때까지 리셋할 수 없습니다.회로를 연결하거나 분리하고 수동 리셋으로 회로를 다시 시작하는 목적을 달성합니다.. (자유로운 상기: 1. 이 유형의 수동 리셋 템포스테이트는 스냅 동작 후 온도가 20 °C로 떨어지면 리셋 버튼을 누르면 리셋 할 수 있습니다. 그리고 4 ~ 6 N가 좋습니다.너무 강하지 마세요정상 작동을 보장하기 위해, 리셋 버튼과 닫기 덮개 사이의 거리는 20.4mm 미만이 아니어야 합니다.)
3.2. 수동 리셋 유형: 온도 감지 구성 요소는 비메탈 리스트로 구성됩니다. 온도가 행동 온도 범위에 도달하면 빠르게 점프하고 이동 디스크가 끊어집니다.온도가 고정된 온도점으로 떨어지면, 접촉점은 자동으로 재설정되고 작동을 시작할 수 있습니다.
제품 UL,CQC,TUV 및 RoHS 인증 승인
