제품 상세 정보:
|
| 수명주기: | 100000 사이클 | 전압 및 전류: | 250V 10A |
|---|---|---|---|
| 연락처 유형: | 일반적으로 닫히거나 일반적으로 열려 있습니다 | 스위치 유형: | 자동 리세트 또는 설명서 레세 |
| 온도 범위: | 50-150C | 사례: | 플라스틱 |
| 강조하다: | KSD9700 온도 보호기 |
||

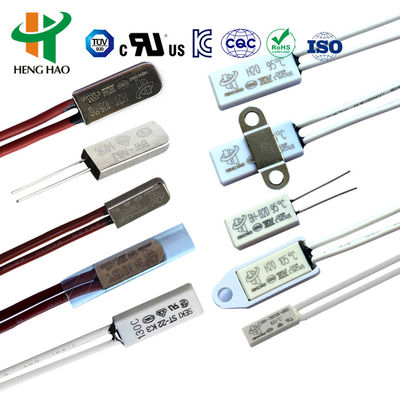

BW 및 BH 시리즈 열 보호기는 과전류 및 과열 조건에 대한 안정적인 보호 기능을 제공합니다. 이 밀봉된 장치는 내부 저항이 작고, 조용하게 작동하며, 자동으로 재설정됩니다. 바이메탈 부품은 온도 및 전류 변화에 반응하여 안전을 위해 필요한 경우 회로를 차단하거나 전환합니다.
| 전기 정격 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
|---|---|
| 개방 온도 | (30~150)±5°C; 5°C 단위 |
| 재설정 온도 | 작동 온도의 2/3, ±15°C 허용 오차. 고객 요구 사항에 따라 재설정 온도도 제공될 수 있습니다. |
| 수명 | 10000회 |
| 크기 | L15mm W7.1mm H3.8mm |
| 리드선 | #22 3266, 끝 반쪽 트리핑, 길이 70mm, 또는 고객 요구 사항에 따름 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |
| 모델 | 케이스 | 길이(mm) | 너비(mm) | 높이(mm) | 전압 및 전류 | 리드선 |
|---|---|---|---|---|---|---|
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A | #20 3135, 끝 5mm 반쪽 트리핑, 길이 70mm, 또는 고객 요구 사항에 따름 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V | #20 3135, #22 3266, #22 3135, 끝 5mm 반쪽 트리핑, 길이 70mm, 또는 고객 요구 사항에 따름 |

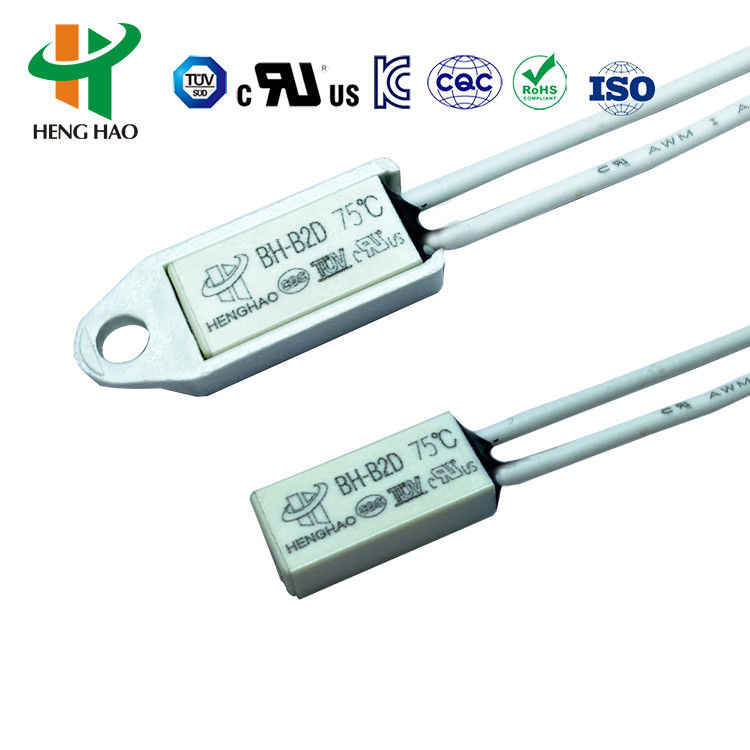

| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||

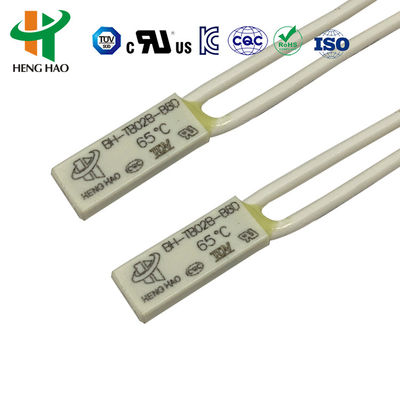

| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 일반, 길이 70mm 또는 고객 요구 사항에 따름 |

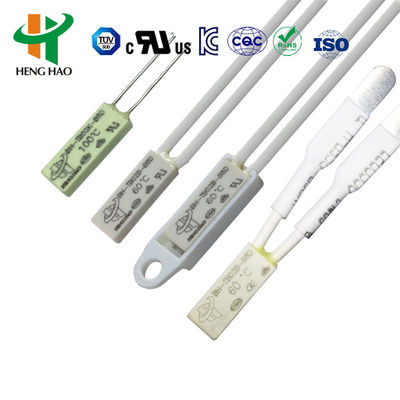

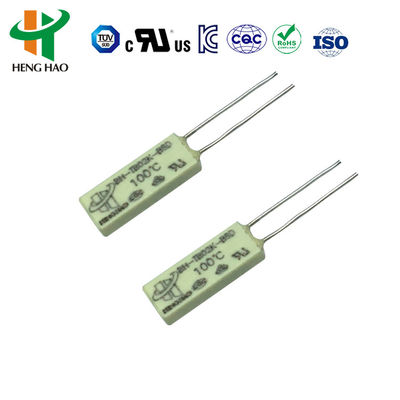

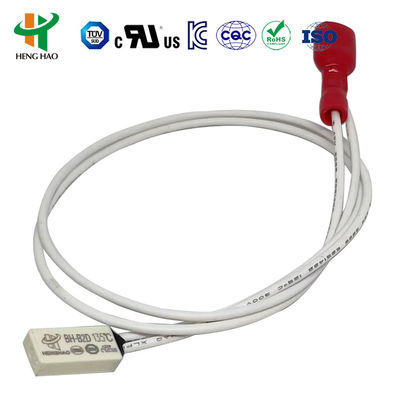

BH 시리즈 열 보호기는 다음과 같은 다양한 응용 분야에 널리 사용되는 효과적이고 신뢰할 수 있는 안전 보호 및 경보 장치 역할을 합니다:
이 보호기는 비정상적인 작업 조건으로 인한 과전류 및 과열로 인한 손상을 방지합니다. 3.5MPa의 압력을 견딜 수 있는 강화형은 플라스틱 코팅 모터의 내장 설치에 적합합니다.
| 코드 | 온도 | 코드 | 온도 |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
H20 및 H21 시리즈 범용 및 강화형 보호기는 대형 금속 케이스를 특징으로 하며 열 전도성 금속 케이스, 은 합금 접점과 용접된 바이메탈 부품, 전도성 브래킷, 절연 고정 스탠드, 고정 접점 스트립 및 내열 케이블로 구성됩니다. 비정상 작동 중 환경 온도가 설정값에 도달하면 바이메탈 부품이 신속하게 작동하여 접점을 열고 회로를 차단합니다. 장치가 안전 작동 온도로 냉각되면 접점이 자동으로 닫혀 정상 작동을 복원합니다.
| 전기 정격 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
|---|---|
| 개방 온도 | (30~150)±5°C; 5°C 단위 |
| 재설정 온도 | 작동 온도의 2/3, ±15°C 허용 오차. 고객 요구 사항에 따라 재설정 온도도 제공될 수 있습니다. |
| 수명 | 10000회 |
| 접점 폐쇄 저항 | ≤50mΩ |
| 절연 저항 | ≥100mΩ |
| 내전압 | AC1500V/1분, 파괴 및 섬락 현상 없음 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |
H20 및 H21 시리즈 열 보호기는 다음과 같은 다양한 응용 분야에 적합합니다:
이 제품은 UL, CQC, TUV 및 RoHS 인증 승인을 보유하여 국제 안전 및 품질 표준 준수를 보장합니다.
