제품 상세 정보:
|
| 생활 주기: | 100000이지 사이클 | 전압 & 경향: | 250V 10A |
|---|---|---|---|
| 접촉 유형: | 정상폐접속 또는 비접점 | 스위치 유형: | 자동 리세트 또는 설명서 레세 |
| 온도 범위: | 50-150C | 사건: | 플라스틱 |
| 강조하다: | ST-22 온도 조절기,SEKI ST-22 열 스위치,SEKI ST-22 온도 스위치 |
||
온도 조절기 SEKI ST-22 온도 스위치 ST-22 열 스위치 ST-22 SEKI
과류와 과온으로부터 보호 할 수있는 BW & BH 시리즈는 단단히 밀폐되고 내부 저항이 작고 소음이 없으며 자동으로 재설정됩니다.온도와 전류에 민감한 비메탈을 통해 전류가있을 때, BH 시리즈는 일반적인 보호기보다 안전합니다.갑자기 큰 흐름의 조건 하에 온도 효과 지연이 없기 때문에.
ST-22열 보호기사양
전기 등급:
| 전기 등급 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 열기온도 | (30~150) ±5°C, 단계별로 5°C |
| 온도를 다시 설정합니다. | 작업 온도의 2/3 ± 15°C의 허용도와 함께 재설정 온도 또한 고객의 요구에 따라 제공 될 수 있습니다. |
| 수명 | 10000번 |
| 크기 | L15mm W7.1mm H3.8mm |
| 납선 | # 22 3266, 끝 반 트립, 길이는 70mm, 또는 고객의 필요에 따라 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |

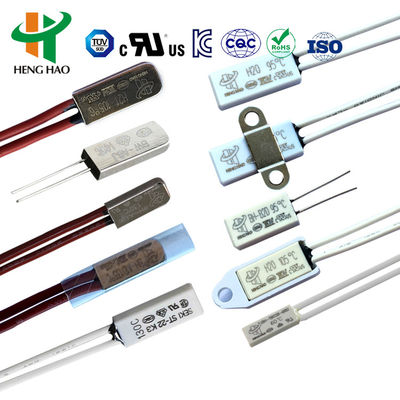

ST-22 시리즈 열 보호기차원
| 모델 | 케이스 | 길이 ((mm) | 너비 ((mm) | 높이 ((mm) | Vol.&Current | 납선 |
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A |
#20 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1 | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V |
#20 3135, #22 3266, #22 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |
| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 정상적으로, 길이는 70mm 또는 고객의 요구에 따라 |
ST-22열 보호기적용 및 교육
ST-22열 보호기, 효과적인 신뢰할 수 있는 안전 보호기 및 경보 장치, 다양한 유형의 1.5마력 모터, 열 보호기, 인버터 용접기, 스위치 전력,열 보호기, 형광 램프 밸러스트, 열 보호기, 전기 기기 및 다른 전기 장비 이상 전류 및 이상 작업 상태로 인한 과열을 방지하기 위해.3의 압력을 견딜 수 있는 강제형.5MPa는 플라스틱 코팅 모터를 내장할 수 있습니다.
| 코드 | 온도 | 코드 | 온도 |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
ST-22 열 보호기
ST-22열 보호기원칙 및 구조
H20,H21시리얼 유니버설 및 증강 보호기에는 큰 금속 가루가 있으며 열 전도성 금속 가루, 은 합금 접촉점으로 용접된 비메탈 부품으로 구성됩니다.선도식 브래킷, 단열 고정 스탠드, 고정 된 접촉 스트립 및 열 저항 케이블.비메탈 부품은 빠른 동작을 합니다., 접촉 지점을 열고 회로를 분리합니다. 장치가 안전한 작동을위한 온도로 냉각되면 접촉 지점은 자동으로 닫히고 정상적인 작동을 회복합니다.
H20,H21 시리즈 열 보호기∆s 사양
| 전기 등급 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 열기온도 | (30~150) ±5°C, 단계별로 5°C |
| 온도를 다시 설정합니다. | 작업 온도의 2/3 ± 15°C의 허용도와 함께 재설정 온도 또한 고객의 요구에 따라 제공 될 수 있습니다. |
| 수명 | 10000번 |
| 접촉 닫기 저항: | ≤50mΩ |
| 단열 저항: | ≥100mΩ |
| 전기 강도: |
|
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |

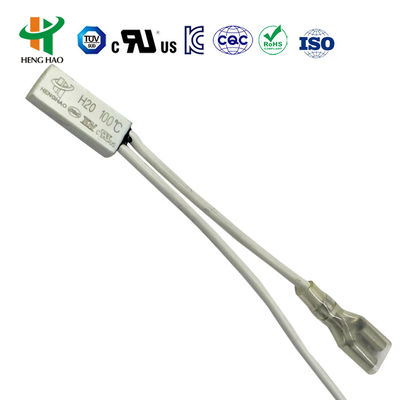

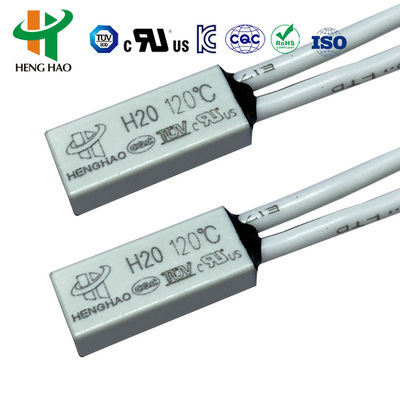

H20,H21 시리즈 열 보호기s 차원
| 모델 | 케이스 | 길이 ((mm) | 너비 ((mm) | 높이 ((mm) | Vol.&Current | 납선 |
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A |
#20 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1 | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V |
#20 3135, #22 3266, #22 3135, 끝 5mm 반 트립, 길이는 70mm, 또는 고객의 요구에 따라 |
| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 정상적으로, 길이는 70mm 또는 고객의 요구에 따라 |
H20,H21시리즈 온도 보호기 즈 응용
H20,H21 시리즈는 충전 배터리, 발라스트, 마사저, 마이크로 모터, 트랜스포머, 전기 도구, 열 전기 장치 및 도구 등에 적용됩니다.
제품 UL,CQC,TUV 및 RoHS 인증 승인
