제품 상세 정보:
|
| 생활 주기: | 10000 | 전압 & 경향: | 250V 16A |
|---|---|---|---|
| 접촉 유형: | 정상폐접속 또는 비접점. | 스위치 유형: | 자동 리세트 또는 수동 리세트 |
| 온도 범위: | 50-150C | 경우: | 큰 금속 케이싱 |
| 강조하다: | TUV KSD9700 온도 스위치,금속 용기 KSD9700 과열보호장치,자동 리세트 KSD9700 온도조절 장치 |
||

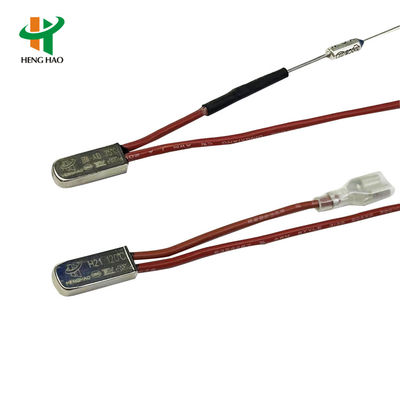

BW 시리즈 온도조절 장치 / KSD9700 과열보호장치 / BW9700 온도 감응 스위치
H20,H21 시리즈 온도조절 장치의 원리와 구조
H20,H21serial 큰 금속 케이싱과 보편적이고 강화한 보호기들은 은납계 합금 접촉선, 전도성 받침대, 단열 정착대, 고정 접촉 스트립과 열저항성 케이블로 용접된 열전도성 금속 케이스, 두 가지 금속으로 된 부분으로 구성됩니다. 이상 동작의 경우에, 설정값에 대한 환경 온도의 증가와 함께, 두 가지 금속으로 된 일부는 급동 작용을 수행하고, 접촉선을 열고, 순회를 끊습니다. 장치가 안전한 운영을 위한 온도로 냉각될 때, 접촉선은 자동적으로 정상 작동을 마무리하고 복구할 것입니다.
| 전류 등급 | DC-12V 최대 12A ; DC-24V 최대 10A ; AC-125V 최대 8A ; AC-250V 최대 16A |
| 열린 온도 | (30~150)±5' Ｃ ; 5' Ｃ 단계 |
| 리셋 온도 | ±15' Ｃ에 대한 허용한도와 활동 온도 중 2/3. 리셋 온도는 또한 고객들의 요구조건에 따라 제공될 수 있습니다. |
| 사용 시간 | 10000 번 |
| 마감 저항과 연락하세요 : | ≤50mΩ |
| 절연 저항 : | ≥100mΩ |
| 전기 저항력 : |
|
| UL은 아니오 정리됩니다 | E487478 |
| CQC는 아니오 증명합니다 | CQC16002142880 |
| TUV는 아니오 증명합니다 | B160592241002 |
| 모델 | 경우 | 길이(MM) | 폭(MM) | 높은 것(MM) | Vol.&Current | 도선 |
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A ; DC-24V 최대 10A ; AC-125V 최대 8A ; AC-250V 최대 10A |
#20 3135, 5 밀리미터를 마치십시요 반 트리핑, 길이는 70 밀리미터이거나 고객에 따른 것 요구합니다 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A ; DC-24V 최대 10A ; AC-125V 최대 8A ; AC-250V |
#22 3266,#22 3135세 #20 3135는 5 밀리미터를 마칩니다 반 트리핑, 길이는 70 밀리미터이거나 고객에 따른 것 요구합니다 |
| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A ; DC-24V 최대 3A ; AC-125V 최대 3A ; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈이 정상적으로 벗겨진다고, 길이는 70 밀리미터이거나, 고객에 따르면 요구합니다 |
H20,H21series 온도 감응 스위치의 애플리케이션
H20,H21series는 충전 배터리, 안정기, 마사지사, 소형 모터, 트랜스, 전동 공구, 열 전기 기구와 기구 기타 등등에 적용할 수 있습니다.
3.1. 매뉴얼 리셋 타입 : 온도 감지 성분은 바이메탈 스트립으로 구성됩니다. 온도가 활동 온도 범위에 도달했을 때, 그것은 빨리 그리고 가동성 디스크 분리를 뛰어넘을 것입니다. 온도가 고정된 온도 포인트까지 기울어질 때, 접촉선은 리셋 버튼을 누름으로써 순회를 재연결하는 것까지 재설정할 수 없습니다. 그리고 그리고 나서 수동 리세트에 의해 순회를 연결시키거나 끊고 순회를 재개하는 목적에 도달하면서, 접촉선은 복구됩니다. (온화한 주의 : 1.수동 리세트 온도조절 장치의 이런 유형은 온도가 리셋 버튼을 누름으로써 스냅 액션 'Ｃ 뒤에 20 감소할 때 재설정할 수 있습니다. 그리고 4~6 엔은 권할 만할 것입니다 ; 또한 많은 힘을 사용하지 마세요. 2. 정규 함수를 보증하기 위해, 리셋 버튼과 가까운 커버 사이의 거리는 20.4 밀리미터 이하여서는 안됩니다. )
제품 UL, CQC, TUV와 로에스 인증 승인.
