제품 상세 정보:
|
| 생활 주기: | 100000이지 사이클 | 전압 & 경향: | 250V 16A |
|---|---|---|---|
| 접촉 유형: | 정상폐접속 또는 비접점 | 스위치 유형: | 자동 리세트 또는 수동 리세트 |
| 온도 범위: | 0-250C | ||
| 강조하다: | TB05-BB5D 시리즈 열 보호기,KW 9700 비메탈 열기계,열 보호 스위치 250V |
||

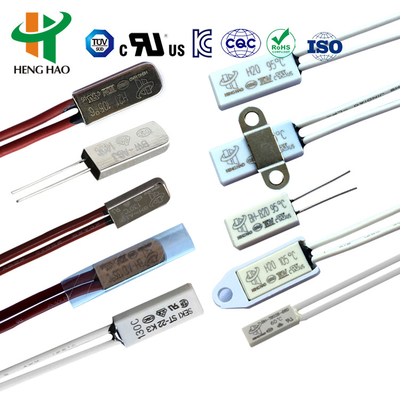

BW 및 BH 시리즈 프로텍터는 과전류 및 과열로부터 보호 기능을 제공합니다. 밀봉 구조, 낮은 내부 저항, 소음 없음, 자동 리셋 기능을 특징으로 합니다. 전류가 온도 및 전류에 민감한 바이메탈을 통과할 때, 바이메탈의 상태는 과열 또는 과전류 조건에 반응하여 회로를 차단하거나 켜집니다. BH 시리즈는 갑작스러운 고전류 조건에서 온도 지연이 없기 때문에 표준 프로텍터에 비해 향상된 안전성을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 전기 정격 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
| 개방 온도 | (30~150)±5°C; 5°C 단위 |
| 리셋 온도 | 작동 온도의 2/3, 허용 오차 ±15°C. 고객 요구 사항에 따라 리셋 온도도 제공될 수 있습니다. |
| 수명 | 10000회 |
| 크기 | L15mm W7.1mm H3.8mm |
| 리드선 | #22 3266, 끝부분 반쪽 트리핑, 길이 70mm, 또는 고객 요구 사항에 따름 |
| UL 파일 번호 | E487478 |
| CQC 인증서 번호 | CQC16002142880 |
| TUV 인증서 번호 | B160592241002 |
| 모델 | 케이스 | 길이(mm) | 너비(mm) | 높이(mm) | 전압 및 전류 | 리드선 |
|---|---|---|---|---|---|---|
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A | #20 3135, 끝부분 5mm 반쪽 트리핑, 길이 70mm, 또는 고객 요구 사항에 따름 |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |

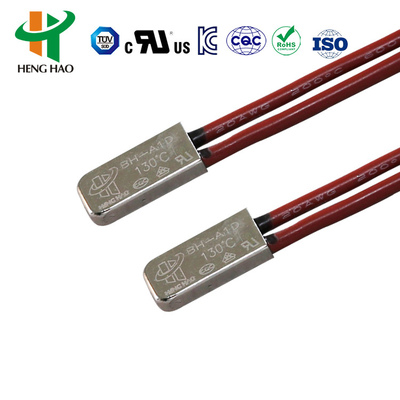

| BH-A1D | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V | #20 3135, #22 3266, #22 3135, 끝부분 5mm 반쪽 트리핑, 길이 70mm, 또는 고객 요구 사항에 따름 |

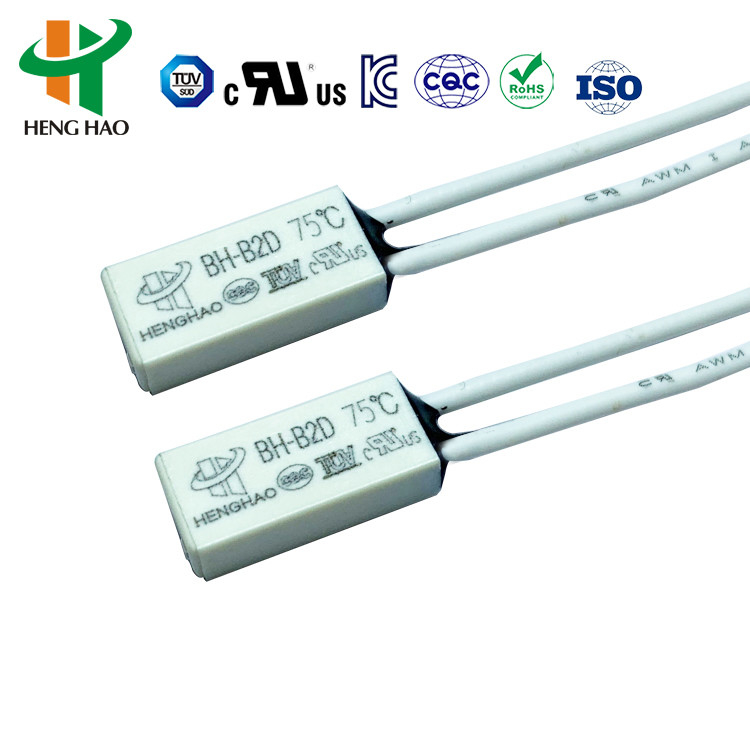

| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||

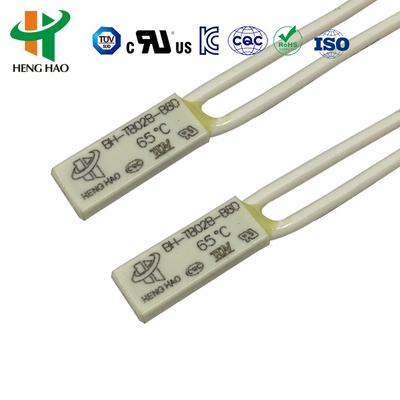

| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립 일반, 길이 70mm 또는 고객 요구 사항에 따름 |
BH 시리즈 서멀 프로텍터는 다음과 같은 다양한 응용 분야에 널리 사용되는 효과적이고 신뢰할 수 있는 보안 프로텍터 및 경보 장치입니다:
이 프로텍터는 비정상적인 작업 조건으로 인한 과전류 및 과열로 인한 손상을 방지합니다. 3.5MPa의 압력을 견딜 수 있는 강화형은 플라스틱 코팅 모터의 내장 설치에 적합합니다.
| 코드 | 온도 | 코드 | 온도 |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
BW 시리즈 범용 및 강화형 프로텍터는 대형 금속 케이스를 특징으로 하며 열전도성 금속 케이스, 은 합금 접점으로 용접된 바이메탈 부품, 전도성 브래킷, 절연 고정 스탠드, 고정 접점 스트립 및 내열 케이블로 구성됩니다. 비정상 작동 중, 주변 온도가 설정값에 도달하면 바이메탈 부품이 신속하게 작동하여 접점을 열고 회로를 차단합니다. 장치가 안전 작동 온도로 냉각되면 접점이 자동으로 닫히고 정상 작동이 재개됩니다.
| 모델 | 길이 (mm) | 너비 (mm) | 높이 (mm) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
BW 시리즈는 충전식 배터리, 안정기, 마사지기, 모터, 변압기, 전동 공구, 전기 히터 및 계측기에 적용 가능합니다.
| 코드 | 개방 온도 | 리셋 온도 | 코드 | 개방 온도 | 리셋 온도 |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
