제품 상세 정보:
|
| 수명주기: | 10000 | 전압 및 전류: | 250V 16A |
|---|---|---|---|
| 연락처 유형: | 정상폐접속 또는 비접점. | 스위치 유형: | 자동 재설정 또는 수동 재설정 |
| 온도 범위: | 50-150C | 사례: | 큰 금속 케이싱 |

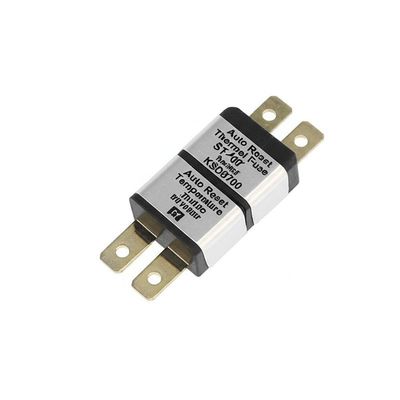

| 강조하다: | ST-22 온도 스위치,KW9700 열 보호기,자동 리세트 온도 퓨즈 |
||

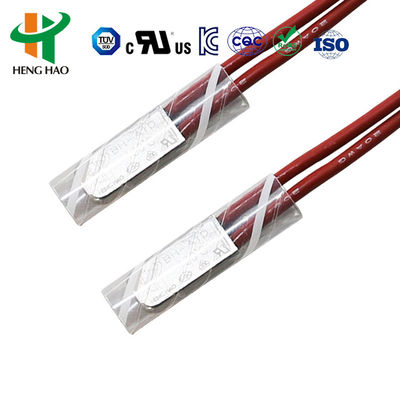

H20 및 H21 시리즈의 보편적 및 향상된 보호기는 열전도 금속 껍질로 구성된 큰 금속 껍질, 은 합금 접촉점으로 용접된 비메탈 부품,선도식 브래킷, 단열 고정 스탠드, 고정 된 접촉 스트립 및 열 저항 케이블. 비정상적인 작동의 경우, 환경 온도가 설정 값으로 증가하면,비메탈 부품은 접촉 지점을 열고 회로를 단절하기 위해 빠른 행동을 수행합니다.안전 작동 온도로 냉각되면 접촉점은 정상 작동을 회복하기 위해 자동으로 닫습니다.
| 전기 등급 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 16A |
|---|---|
| 열기온도 | (30~150) ±5°C, 단계별로 5°C |
| 온도를 재설정 | ±15°C의 허용도와 함께 작동 온도의 2/3 |
| 생활 시간 | 101000 회로 |
| 접촉 닫기 저항 | ≤50mΩ |
| 단열 저항 | ≥100mΩ |
| 전기력 | AC1500V/1min 고장 및 플래시오버 현상이 없는 |

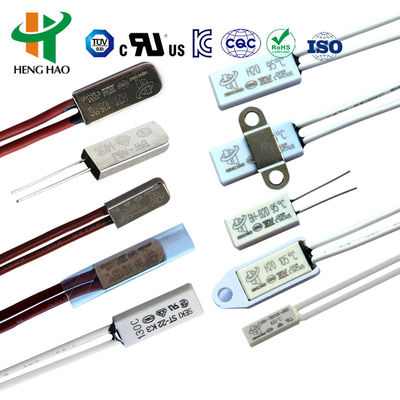

| 모델 | 케이스 | 길이 (mm) | 너비 (mm) | 높이 (mm) | 전압 및 전류 | 납 와이어 |
|---|---|---|---|---|---|---|
| H20 | 플라스틱 | 18.5 | 8 | 4 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V 최대 10A | #20 3135, 끝 5mm 반 트리핑, 길이 70mm (개정) |
| H21 | 금속 | 18.5 | 7.3 | 3.8 | ||
| H21 | 금속 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1 | 금속 | 15 | 6.6 | 3.2 | DC-12V 최대 12A; DC-24V 최대 10A; AC-125V 최대 8A; AC-250V | #20 3135, #22 3266, #22 3135, 끝 5mm 반 트리핑, 길이 70mm (개인화) |

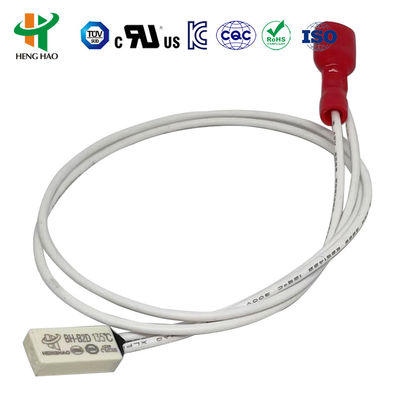

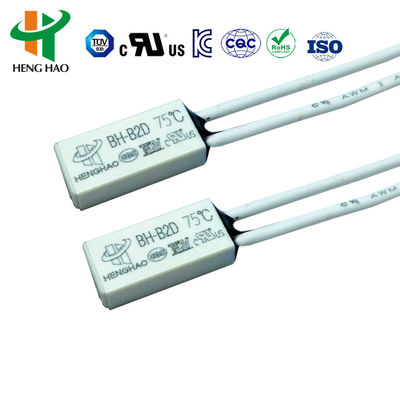

| BH-B2D | 플라스틱 | 15 | 7.1 | 3.8 | ||

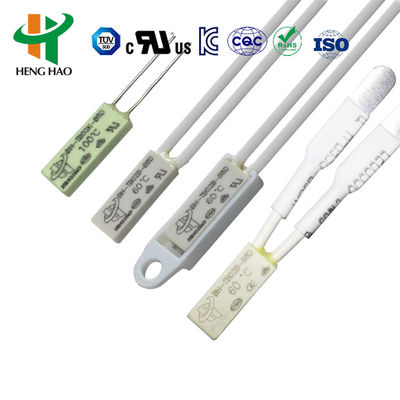

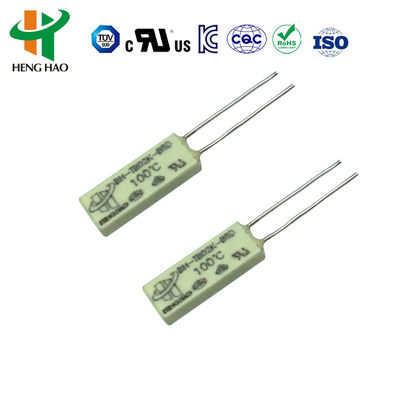

| BH-TB02B-B8D | 플라스틱 | 15 | 5.2 | 2.4 | DC-12V 최대 4A; DC-24V 최대 3A; AC-125V 최대 3A; AC-250V 최대 2A | 3266-AWG24#, 3135-AWG24# 또는 니켈 스트립, 길이 70mm (개인화) |
H20/H21 시리즈는 다음 용도로 적합합니다.
온도 감지 부품은 비메탈 스트립으로 구성되어 있습니다. 온도가 행동 범위에 도달하면, 그것은 빠르게 끊기 위해 점프합니다. 온도가 고정된 지점으로 떨어지면,접촉 포인트는 리셋 버튼을 누르면 회로 다시 연결 될 때까지 리셋 할 수 없습니다.
이 제품은 UL, CQC, TUV 및 RoHS 인증 승인을 받았습니다.
